Предназначен для защиты рабочего оборудования от повреждений при подъеме грузозахватного органа в крайнее верхнее положение.
Отгрузка в день оплаты,
доставка в любой регион
доставка в любой регион
Все документы:
паспорта и сертификаты
паспорта и сертификаты
Экспертные
консультации
консультации
-
Не нашли ваш город в списке? Напишите нашему менеджеру в JivoChat
- Описание
- Характеристики
- Доставка и оплата
- Гарантия
Описание
Ограничитель высоты подъема крюка ОВПК-4 состоит из:
- Кронштейн с толкателем стальной и бобышкой монтажной стальной под приварку;
- Концевой выключатель;
- Стальная оцинкованная цепь длиной 0,5 – 0.6 м;
- Грузик с направляющим монтажным стальным карабином с пружинной защелкой.
КРЕПЛЕНИЕ И ПРИНЦИП ДЕЙСТВИЯ ОГРАНИЧИТЕЛЯ ВЫСОТЫ:
Ограничитель подъема крюка ОВПК-4 крепится к оголовку крана через приварную бобышку. К штоку датчика, на цепи подвешивается груз. В свою очередь груз при помощи скобы закрепляется за одну из ветвей каната полиспаста крюковой подвески. Уровень подвеса груза регулируется длиной цепи, на котором он подвешен к датчику. Длину цепи подбирают таким образом, чтобы расстояние между крюковой подвеской и верхним упором оголовка стрелы было не менее 200 мм при отключении привода механизма подъёма крюка. Для надежной эксплуатации, на крюковой обойме необходимо смонтировать упор для грузика.
Под воздействием веса груза, пружина внутри датчика находиться в сжатом состоянии, а сам шток не воздействует на выключатель. При подвешенном грузе начальное состояние контактов «замкнуто».
При выполнении операции подъёма, крюковая подвеска, достигнув уровня подвеса груза, поднимает вместе с собой груз ограничителя подъема крюка.
Пружина разгружается, и шток под действием пружины перемещается и воздействует на выключатель. Выключатель, срабатывая, размыкает нормально-замкнутую цепь.
ПОДКЛЮЧЕНИЕ И ПРОВЕРКА РАБОТОСПОСБНОСТИ ОГРАНИЧИТЕЛЯ ВЫСОТЫ ОВПК-4:

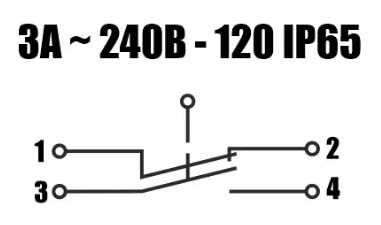

Подключение ограничителя высоты в электрическую сеть ГПМ выполняют согласно схеме, предварительно отключив питание ГПМ.
Проверку работоспособности датчика можно произвести при помощи мультиметра «прозвонкой» выводов кабеля датчика при двух положениях штока — нагруженном (оттянутом грузом) и свободном (без нагрузки).
- Шток нагружен (оттянут) - ЗАМКНУТО
- Шток свободен (втянут) - РАЗОМКНУТО
При выполнении данной проверки так же можно сделать вывод об исправности пружины и перемещении штока (который должен свободно, без заедания, перемещаться в пределах своего рабочего хода).
Ограничитель высоты подъема крюка ОВПК-4 есть в наличии на нашем складе. Вы можете приобрести оригинальную запчасть или её аналог — менеджеры помогут выбрать, что подойдет для вашей спецтехники. Действует система скидок. О текущих акциях узнавайте у консультанта. Отгрузка заказа в день оплаты, подберём транспортную компанию, удобную для вас и выгодную по стоимости доставки. Внимательно проверяем груз перед отправкой. На товар действует гарантия 6 месяцев. Если у вас есть вопросы по работе узла, механизма или агрегата, технические специалисты «Компании УралМ» помогут разобраться. Не нашли нужных комплектующих в каталоге запчастей? Напишите нам в чат, через форму на сайте или закажите звонок. Мы свяжемся с вами и подберём то, что нужно. Данное предложение не является публичной офертой.
